Kulcskódolási információ

SMARTRA bevezetés

A SMARTRA a SMARt TRansponder Antenna rövidítése. A SMARTRA egység integrált induktív antennát és elektronikát tartalmaz a gyújtáskapcsoló körül.

A SMARTRA nem végzi el a transzponder érvényességének ellenőrzését vagy a titkosítási algoritmus kiszámítását. Ez az eszköz csak egy fejlett interfész, amely a transzponder rádiófrekvenciás adatfolyamát (125 kHz-es rádiófrekvencia) soros kommunikációvá alakítja át ECM-re és fordítva. A SMARTRA egy dedikált kommunikációs vonalon (W-Line vagy Immo-Line) keresztül kommunikál a motorvezérlő modullal. Az ECM és a SMARTRA kommunikációja során az ECM K vonala nem használható kommunikációra. Az ECM vezérli a kommunikációt akár a SMARTRA-val, akár a K vonalon lévő diagnosztikai berendezéssel egy multiplexer és speciális kommunikációs eljárások kapcsolásával. A multiplexer az ECM hardver része.

Az indításgátló rendszer az ECM-ből, a SMARTRA-ból, a lámpából és a beépített transzponderes gyújtáskulcsokból áll. Az ECM a gyújtáskulcs ellenőrzését speciális titkosítási algoritmussal végzi, amely párhuzamosan fut a transzponderben és az ECM-ben. A motor csak akkor indítható be, ha az eredmények azonosak. Az összes transzponder adata, amely a járműre érvényes, az ECM-ben tárolódik.

A kulcsok betanítása során a transzponder járműspecifikus adatokkal lesz programozva. A járműspecifikus adatok a transzponder memóriájába kerülnek.

PIN kódok

A PIN kód a termékazonosító kódot jelenti. A PIN-kód minden jármű egyedi kódja, amelyet a gyártósoron programoznak be az ECM-be.

A PIN kód az új ECM és új kulcsok betanításakor szükséges, pl.

• Új kulcs hozzáadásakor
• Új ECM vagy használt ECM (semlegesített ECM) cseréjekor
• Ha egy kulcs elveszett és törölni kell

Ha 3-szor helytelenül adja meg a PIN kódot, az indításgátló (SMARTRA vagy intelligens kulcs) reteszelődik A feloldáshoz:

• Mechanikus kulcsok esetén hagyja bekapcsolva a kulcsot 1 órán keresztül.
• Az intelligens kulcs (közelség) érdekében hagyja békén az autót jó akkumulátor töltöttséggel 1 órán keresztül.

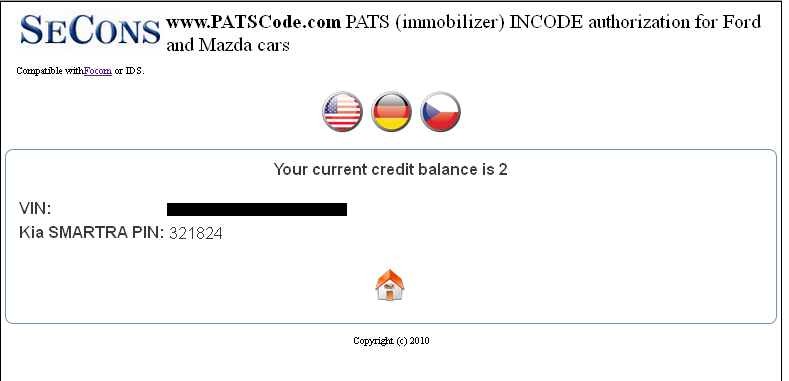

A jármű PIN-kódja beszerezhető a www.PATSCode.com szervizen vagy a Hyundai márkakereskedésen keresztül.

Támogatott járművek

Az alábbi lista az összes olyan járművet mutatja, amelynél kulcsfontosságú oktatás támogatott:

Mechanikus kulcsok RFID chippel (nem közelség)

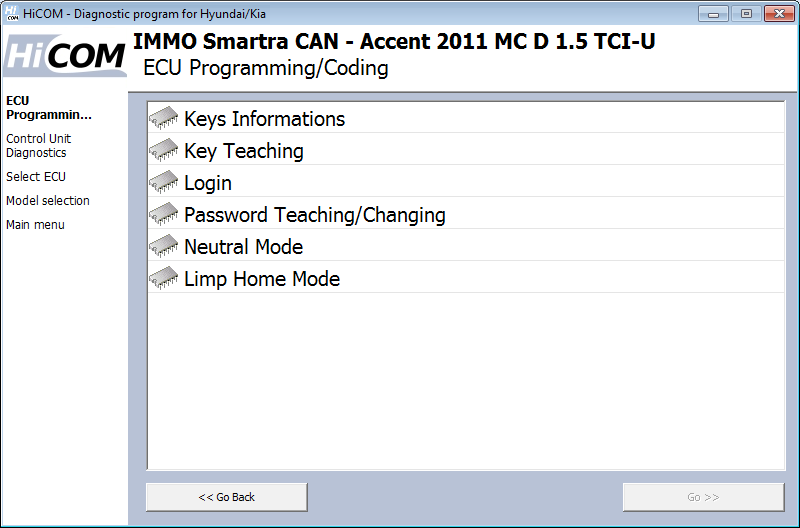

A kulcskódolási eljárás elérhető az IMMO – Indításgátló vezérlőegységben az „ECU programozás/kódolás” menüjében.

Tanítás

A motort le kell állítani. A kulcs BE állásba van fordítva.

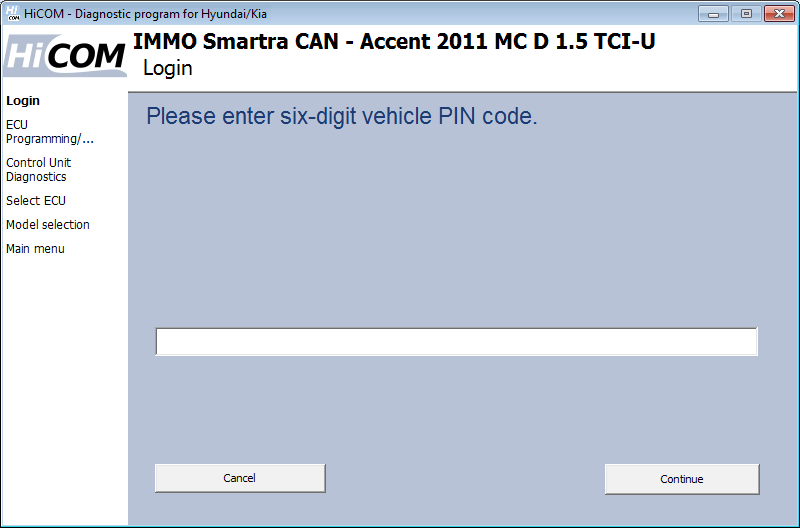

A rendszer felkéri egy 6 számjegyű PIN kód megadására. (pl. 123456, lásd 2. oldal - PIN kódok)

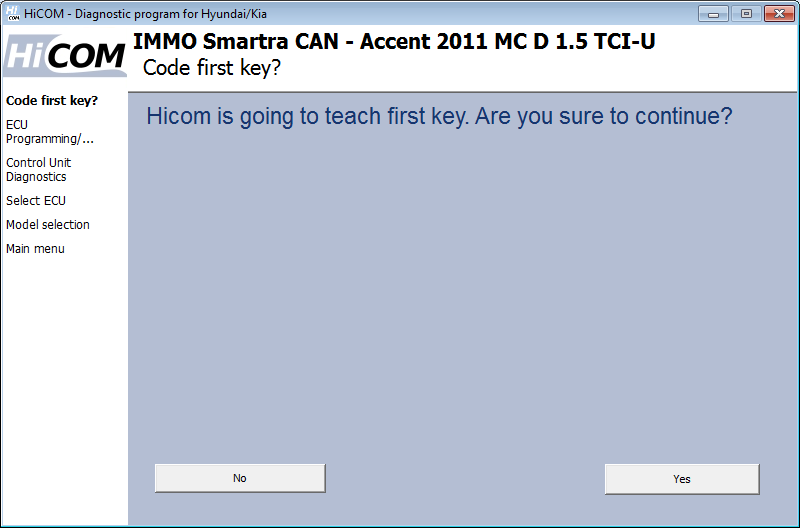

Most a gyújtáskulcs ON állásban van. Ezt a kulcsot az „Igen” gombra kattintás után kódoljuk.

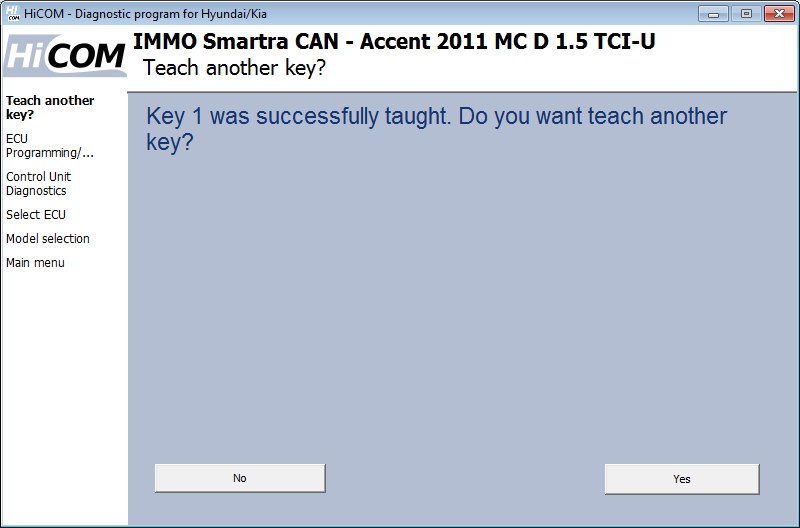

A rendszer megkérdezi, hogy kíván-e kódolni egy másik kulcsot. Ha az "igen" gombra kattint, a HiCOM megkéri a következő kulcs beszúrására. Legfeljebb 4 kulcs kódolható. (egyes vezérlőegységek legfeljebb 8 kulcsot tesznek lehetővé). Ha a "Nem" gombra kattint, a kódolási folyamat leáll, és nem adnak hozzá több kulcsot.

A művelet sikeres befejezése után 10 másodpercre kapcsolja ki a gyújtást.

Intelligens kulcs (Proximity távirányító)

Egyes járművek érintésmentes (RFID) intelligens kulcsot tartalmaznak a mechanikus kulcs helyett. Ezeken a járműveken a SMARTRA-n keresztüli kódolás sikertelen lesz, erre a célra speciális intelligens kulcsos vezérlőegységet kell használni. A funkció a Smart Key Code Saving vezérlőegységben (PIC, SMKCODE) található.

//A használt intelligens kulcsok nem programozhatók másik autóba. Kérjük, győződjön meg arról, hogy az intelligens kulcsokat megbízható forrásból vásárolja.//

//Ha nincs érvényes intelligens kulcs, nem lehet elindítani a motort, és előfordulhat, hogy a PIC/SMK-n kívül más ECU-k diagnosztizálása sem lehetséges.//

Tanítás

A motort le kell állítani, a start/stop nyomógombot OFF állapotban kell tartani.

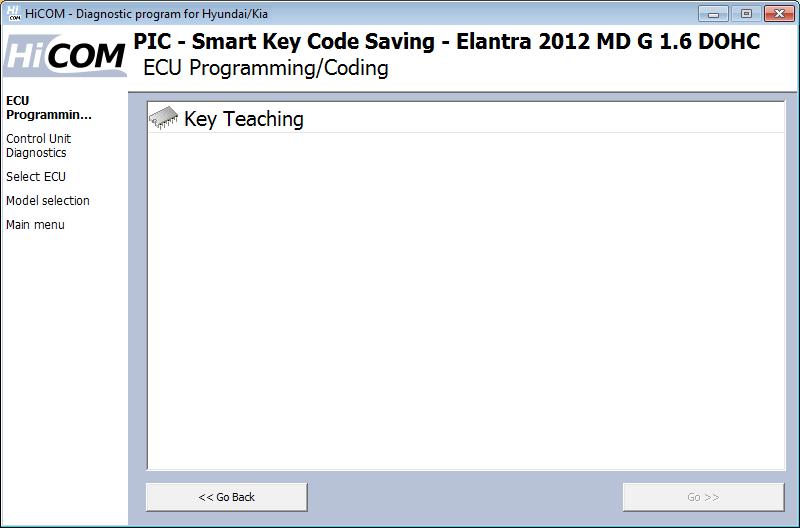

Válassza ki a "Key Teaching" funkciót az "ECU programozás/kódolás" menüben.

A rendszer felkéri egy 6 számjegyű PIN kód megadására. (pl. 123456, lásd 2. oldal - PIN kódok)

Ha helytelen PIN kódot ad meg, az ECU 2 vagy 3 próbálkozás után zárol.

E lépés után néhány ECU-n automatikusan elindul az MSL tanítás.

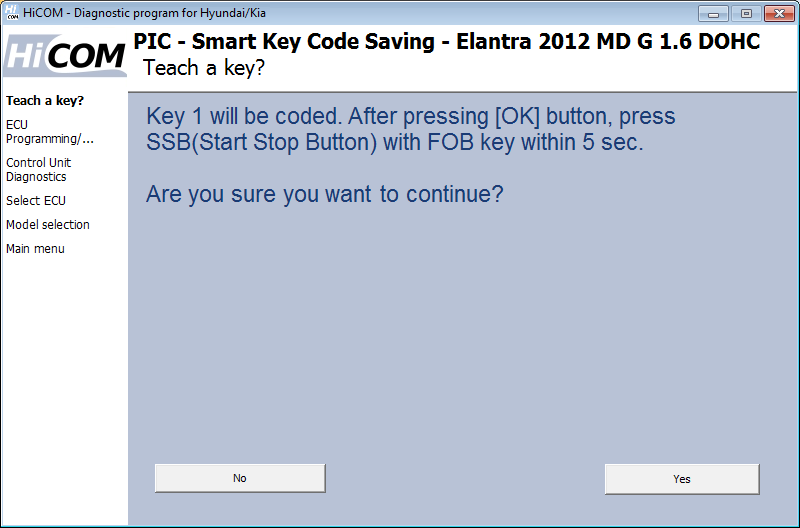

A kulcstartót be kell helyezni az intelligens kulcstartóba (ha nincs intelligens kulcstartó, a távirányító hegyével nyomja meg a start/stop gombot)

Tartsa lenyomva a Stop Start gombot 5 másodpercig az intelligens kulcstartóban lévő kulccsal. Ha autójában nincs intelligens kulcstartó, kérjük, használja a távirányító hegyét a start/stop gomb megnyomásához.

Ugyanezt a műveletet hajtják végre más intelligens kulcsok esetében is. Maximum 2 intelligens kulcs újrakódolható.

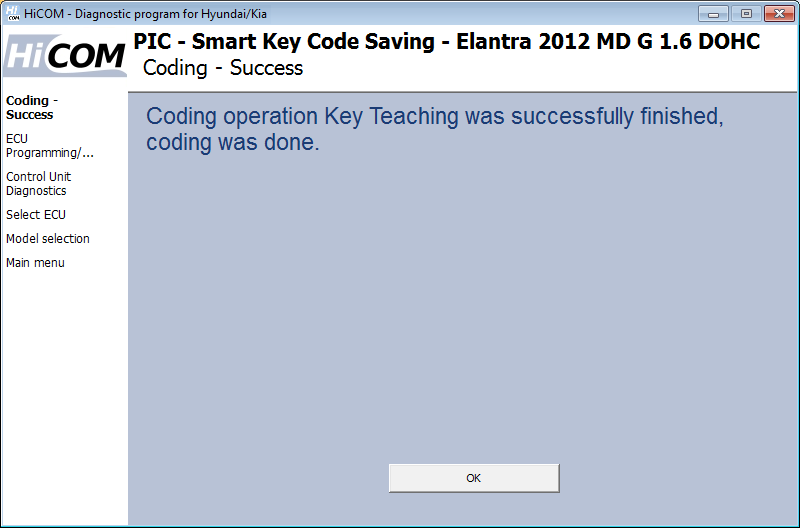

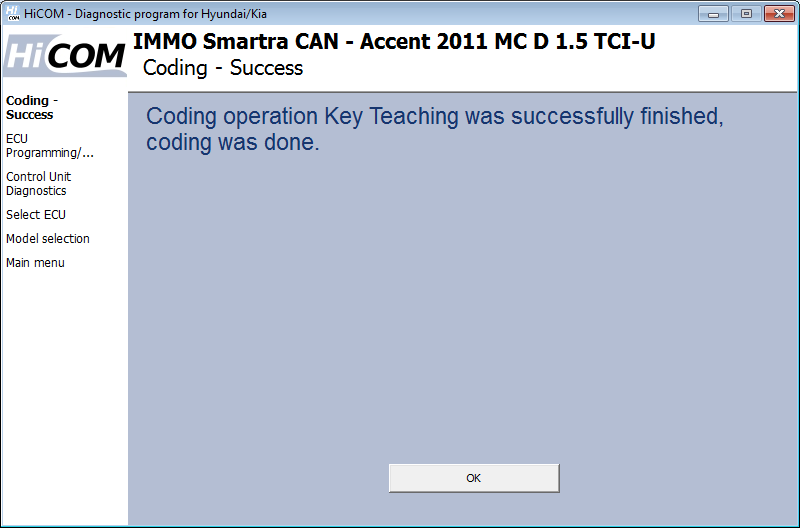

A kódolási művelet befejezése után a HiCOM információkat jelenít meg a sikeres kódolásról.

Kulcsinformációk

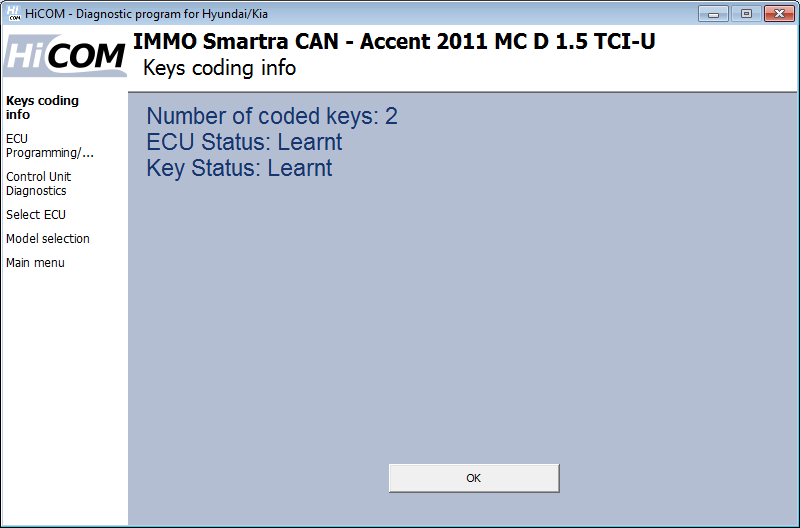

A kulcsokkal kapcsolatos alapvető információkat jeleníti meg. Lehetséges értékek: Nincs bejelölve, Tanult, Szűz, Semleges, Zárolt

Bejelentkezés

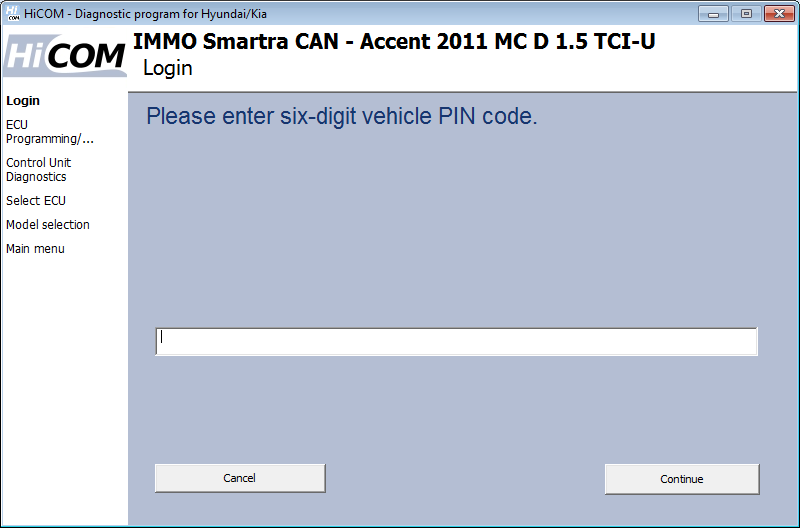

Ez a funkció a PIN-kód helyességének tesztelésére szolgál.

Jelszó tanítása/módosítása

A jelszó segítségével az autót Limp üzemmódba kapcsolják.

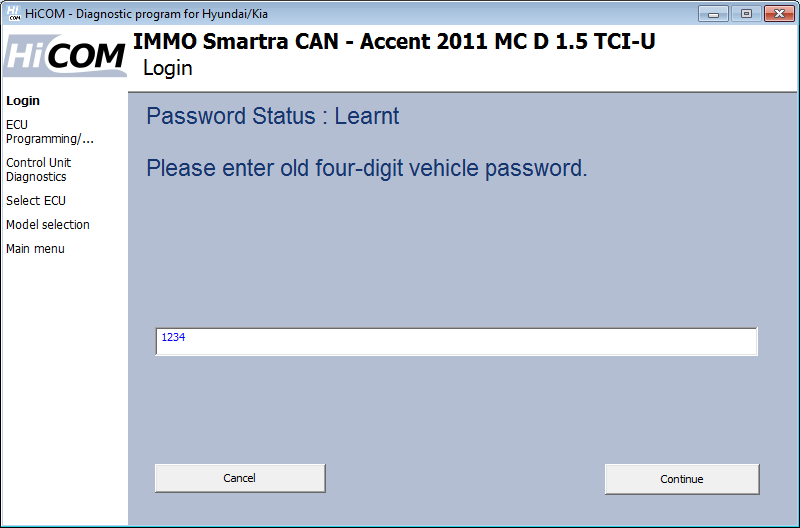

Ha a vezérlőegység nem „Szűz”, a rendszer kéri a jelszó megadását. A jelszó numerikus, 4 tizedesjegyből áll (pl. 1234). A Virgin vezérlőegységet illetően a rendszer közvetlenül kéri a jelszó beállítására.

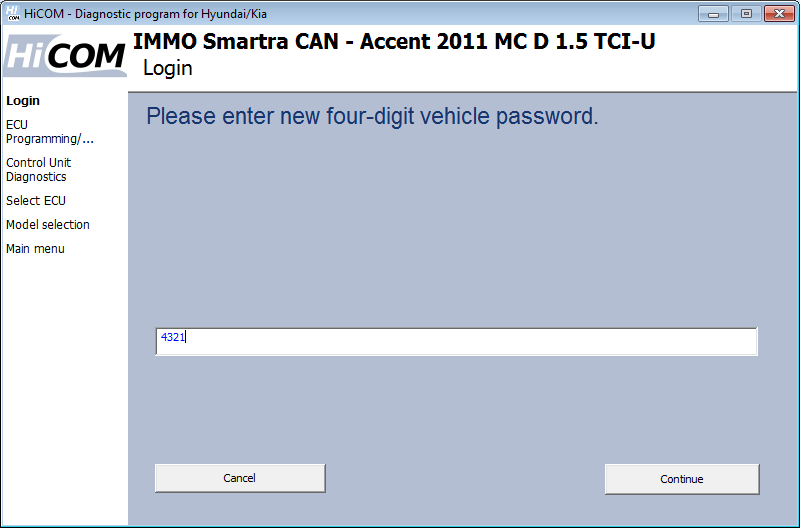

Most írjon be egy új jelszót. A jelszónak négyjegyű decimális számból kell állnia (pl. 1234). A "Tovább" gomb megnyomása után a jelszó beállítása a vezérlőegységben történik.

Semleges üzemmód

Ez a funkció egy másik járműben már használt ECU használatára szolgál.

A motort le kell állítani. A kulcs BE állásba van fordítva.

Limp Home Mode

Ez a funkció vészhelyzeti üzemmódba kapcsolja az autót, amely arra szolgál, hogy az autót a műhelybe hajtsák, ha minden kulcs elveszett vagy a SMARTRA modul nem működik megfelelően.

Az ECM 5-ször, 5 másodpercig tartó pislogással tájékoztatja a vezetőt az ernyedt otthoni állapotról. Ezután a HiCOM elküldheti a felhasználói jelszót az ECM-nek. Az ernyedt otthon az indítókulccsal is aktiválható. Az ECM az indításgátló lámpájának villogásával tájékoztatja a vezetőt az otthoni ernyedt állapotról. Ezután a felhasználói jelszó bevitele az ECM-be speciális gyújtás be-/kikapcsolási sorrendben történhet.

• Először be kell állítani a jelszót (a "Jelszó tanítása/módosítása" funkcióval)
• A motort le kell állítani. A kulcs BE állásba van fordítva.
• Írjon be négyjegyű decimális számot (jelszót), pl. 1234.
